Standard Waagenanbindung WAAGE-SYSTEC-IT1000

Waage SysTec IT1000

SysTec IT 1000

Industrie-Wägeterminal

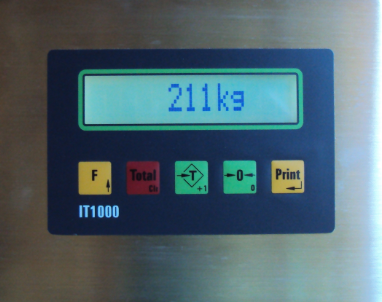

Systec IT1000 Wägeterminal
Spezifikation
  • Stromversorgung 12-30VDC an Klemme KL1 Anschlüsse +V / 0V über externes Netzteil (kein Netzschalter)
  • RS-232-Schnittstelle (8-polige Klemmleiste KL3 an internem Steckmodul auf Steckplatz SIM1)
    • 1 : Gnd (grau)
    • 5 : TxD (grün)
    • 6 : RTS (gelb)
    • 7 : RxD (braun)
    • 8 : CTS (weiß)
  • ADM Wägemodul mit 6-poliger Klemmleiste (eichtechnische Sicherung über Steckbrücke)
    • 1 : +Excitation
    • 2 : -Excitation
    • 3 : +Sense (oder Kabelbrücke zu Anschluss 1 bei 4-Leiter-Technik)
    • 4 : -Sense (oder Kabelbrücke zu Anschluss 2 bei 4-Leiter-Technik)
    • 5 : +Signal
    • 6 : -Signal

Protokoll: SYSTEC

Tastatur
TasteBeschreibung
weiter in den nächsten Programmschritt
Umschalten auf Servicemode (während Neustart drücken)
Parameter-Eingabe bestätigen
weiter zum nächsten Programmschritt
Tara anzeigen
Rückschritt in den vorherigen Programmschritt
Servicemode verlassen und speichern
Tarieren
Ändern von Optionen bzw. Werten (+1) bei Parameter-Eingaben
Nullstellen
0 anhängen bei Parameter-Eingaben (Verschieben um 1 Stelle nach links)
Summenspeicher anzeigen
Löschen von Parameter-Eingaben


Menü









Mitlaufender Ausgang
OptionBeschreibung
keine automatische Ausgabe der Gewichtswerte über die Schnittstelle
permanente Ausgabe von 15 ASCII-Zeichen gefolgt von CR + LF
permanente Ausgabe von STX 15 ASCII-Zeichen CR + Prüfziffer
permanente Ausgabe von STX 33 ASCII-Zeichen ETX + Prüfziffer
permanente Ausgabe von @ 7 ASCII-Zeichen CR
permanente Ausgabe von STX 9 ASCII-Zeichen ETX





Waagenanbindung
